一、工作原理：
  湿物料自加料器连续地加到干燥器上部一层干燥盘上．带有耙叶的耙臂作回转运动使耙叶连续地翻抄物料。物料沿指数螺旋线流过干燥盘表面在小干燥盘上的物料被移送到外缘．并在外缘落到下方的大干燥盘外缘在大干燥盘上物料向里移动并从中间落料口落入下一层小干燥盘中．大小干燥盘上下交替排列．物料得以连续地流过整个干燥器一中空的干燥盘内通入加热介质．加热介质形式有饱和蒸汽、热水和导热油．加热介质由干燥盘的一端进入从另一端导出．已干物料从底下一层干燥盘落到壳体的底层．然后被耙叶移篓型料口排出r湿份从物料中逸出由设在顶盖上的排湿口排出．真空型盘式干燥器的湿气由设在顶盖上竺苎空泵口抽出_从底层排出的干物料可直接包装．通过配加翅片加热器、溶剂回收冷凝器、袋式除尘器、干料返混机构、引风机等辅机可提高其干燥的生产能力．干燥膏糊状和热敏-性物料．可方便地回收溶剂．

二、设备特点：
A）调控容易、适用性强
  1、调整料层厚度、主轴转速、耙臂数量、耙叶型式和尺寸可使干燥过程达到预期
  2、每层干燥盘皆可单独通入热介质或冷介质．对物料进行加热或冷却．物料温度控制准确、容易
  3、物料的停留时间可以精确调整
  4、物料流向单一．无返混现象．干燥均匀、质虽稳定、不需再混合
  b）操作简单、容易
  1、干燥器的开车、停车操作非常简单．
  2、停止进料后．传送物料的耙叶能很快地排空干燥器内的物料
  3、通过特殊的大规格检视门和视镜．可以对设备内进行很仔细的清洗和观察
  c）能耗低
  1、料层很薄•主轴转速低．物料传送系统需要的功率小．电耗少
  2、以传导热进行干燥．热效率高，能黾消耗低
  d）操作环境好，可回收溶剂．粉尘排放符合要求
  1、常压型：由于设备内气流速度低，而且设备内湿度分布上高下低．粉尘很难浮到设备顶部．所以顶
部排湿口排出的尾气中几乎不含有粉尘
  2、密闭型：配备溶剂回收装置•可方便地回收载湿气体中的有机溶剂溶剂回收装置简单．回收率高，对于易燃、易爆、有毒和易氧化的物料．可用氮气作为载湿气体进行闭路循环．使之安全操作特别适用于易燃、易爆、有毒物料的干燥
  3、真空型：在真空状态下操作的盘式干燥器，特别适用于热敏性物料的干燥
  e)安装方便、占地面积小
  1、干燥器整体出厂．整体运输．只需吊装就位．安装定位非常容易
  2、由于干燥盘层式布置、立式安装．可使干燥面积很大．占地面积很小

三、技术特性：
  a)干燥盘
  1、设计压力：一般为0 4MPa，可达1 6MPa
  2、使用压力：一般≤0 4 MPa，可达1 6 MPa
  3、加热介质：蒸汽、热水、导热油．干燥盘温度≤100~C时用热水加热．100(一150 nc时用≤0 4MPa饱和水蒸气或过热蒸汽加热，150-C-～320％时用导热油加热．>320c时可采用电、导热油、熔盐等方式加热。

  b)铀料传送系统
  1、主轴转速：1～10转／分，电磁或变频无级调速。
  2、耙臂：每层干燥盘上有2～8支固定在主轴上的耙臂．
  3、耙叶：绞接在耙臂上，能随盘面上下浮动保持接触，有多种型式．
  4、碾滚：对易结块和需要破碎的物料．在适当位置配加碾滚．可以强化传热和干燥过程．cl亮体有常压、密闭、真空三种型式
1、常压型：圆筒或六棱柱形．有整体和对开两种结构。加热介质进出口主管道可以在壳体内．也可以在壳体外。
2、密闭型：圆筒形壳体，能承受5Kpa内压．加热介质进出口主管道可以在壳体内．也可以在壳体外．
3、真空型：圆筒形壳体，设计压力为外压O 1MPa．加热介质进出口主管道在壳体内．

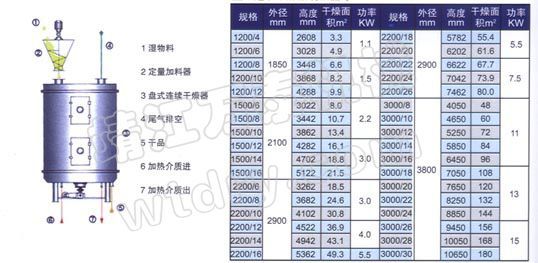

四、高速干燥机操作流程及规格型号：



●基本配置量式连续干燥藏程
  湿物料通过定量加料器均匀加到盘式连续干燥器的顶部．在干燥器中流过时完成干燥过程．从干燥器底部排出干物料。物料中逸出的湿份由干燥器顶部的排湿口排入大气。  上图为工艺流程图．

五、高速干燥机厂家介绍
   万泰公司拥有一批专业的烘干机行业专家，多年实战经验及先进的烘干机技术理论随时为您提供科学的烘干、干燥解决方案。作为烘干机技术型公司，多年来公司不断强化烘干机产品的竞争优势，打造行业核心竞争力，致力于高粘度高湿度物料烘干干燥技术研究开发、设备制造、技术咨询服务工作。
    公司的目标是使公司的烘干干燥设备成为客户理想设备，是市场上性价比较高的烘干机行业产品。
